HR-3051F2/F3系列高精度远传表压/绝压变送器
该产品用于测量液体、气体或蒸汽的液位、密度、压力，将其转变成4～20mA （HART）电流输出信号，可通过RST375手持终端对它们进行参数设定、过程监控等。测量范围（未迁移时）为0-6kPa～25MPa，液位法兰的额定压力分别为：1.6/4MPa、6.4MPa、10MPa、150psi、300psi或600psi。
产品简介
HR-3051F2/F3系列高精度远传表压/绝压变送器是由作用在远传法兰侧的压力，首先经远传法上的膜片和填充液，再经过毛细管，最后到达传感器的测量端膜片，压力传感器测量膜片的另一端接大气(用于表压测量)或真空(用于绝压测量)，产生的传递给差压传感器内的硅芯片，使传感器硅芯片的阻值发生变化，检测系统输出电压信号也随之变化，该输出电压与压力变化成正比，电压信号再经适配单元和放大器转化成一标准化信号输出。
HR-3051F2/F3系列高精度远传表压/绝压变送器的膜盒是用于防止管道内介质直接进入差压变送器的压力传感器组件中，它与变送器之间采用硅油等填充液传递压力。
HR-3051F2/F3系列高精度远传表压/绝压变送器用于测量液体、气体或蒸汽的液位、密度、压力，然后将其转变成4～20mADC 并带HART通讯的电流输出信号，可与RST375手持终端或RSM100 Modem 相互通信，通过它们进行参数设定、过程监控等。HR-3051F2/F3系列变送器的测量范围（未迁移时）为0-6kPa～25MPa，液位法兰的额定压力分别为：1.6/4MPa、6.4MPa、10MPa、150psi、300psi或600psi。
技术参数
| 电源 | |
| 工作电源 |
标准电压：DC24V 最大电压：42VDC 最小电压：12VDC，15VDC（背光液晶显示） |
| 负载条件 | R≤(Us-12V)/ImaxkΩ；其中 Imax=23 mA |
| 负载范围 | 数字通讯负载范围：250～600Ω |
| 输出 | |
| 输出信号 | 二线制4～20mADC（线性输出）
二线制4～20mADC（带HART数字通讯） |
| 输出极限 | Imin=3.9mA，Imax=20.5mA |
| 报警电流 | 低报模式（最小）：3.7mA
高报模式（最大）：21 mA ；出厂默认高报模式 不报模式（保持）：保持故障前的有效电流值 |
| 量程限 | |
| 绝压测量范围 |
下限值：-100%URL起（连续可调） 上限值：至+100%URL（连续可调 |
| 表压测量范围 |
下限值：0～100%URL起（连续可调） 上限值：至+100%URL（连续可调） |
| 安装位置影响 | 不带毛细管的表压/绝压远传变送器可以通过远传法兰直接安装，位置偏差将产生可校正的零位偏移。电子表壳最大可旋转360°，定位螺钉可将其固定于任何位置。 |
| 精度 | |
| 参考精度 | ±0.075% |
| 响应时间 | |
| 放大器阻尼常数 | 0.1s |
| 时间常数 | 0.2～6s（传感器与法兰时间常数）；取决于量程及量程比，毛细管长度以及填充液粘度 |
| 可调时间常数 | 0.1～60s |
| 预热时间 | <15s |
| 环境条件 | |
| 介质温度 | -30～400℃ |
| 环境温度 | 最低：取决于填充液
最高：85℃ 带液晶显示、氟橡胶密封圈时-20～65℃ |
| 储存/运输温度 |
最低：取决于填充液 最高：85℃ |
| 相对湿度 | 0～100%RH |
| 电磁兼容性 | 具体参见下表 |
| 抗冲击 | 加速度：50g；持续时间：11ms |
| 抗震动 | 2g至500Hz |
| 工作压力 | |
| 远传法兰额定压力 |
ANSI标准：150psi～600psi； DIN标准：PN 1.6MPa～PN 10MPa |
| 静压极限 | 真空至最大压力 |
| 过载极限 | 参见填充液与工作温度、最小工作静压关系表 |
| 材质 | |
| 测量膜盒 | 不锈钢 316L |
| 膜片 | 不锈钢 316L、哈氏合金C、钽膜片 |
| 过程法兰 | 不锈钢 304 |
| 填充液 | 硅油、高温硅油、超高温硅油、植物油 |
| 连接密封圈 | 丁腈橡胶（NBR）、氟橡胶（FKM）、聚四氟乙烯（PTFE） |
| 螺母/螺栓 | 不锈钢（A4） |
| 变送器外壳 | 铝合金材质，外表喷涂环氧树脂；防护等级：IP65 |
| 外壳密封圈 | 丁腈橡胶（NBR） |
| 重量 | DN 50/2〃约7～10kg，DN 80/3〃约8～11kg，DN 4〃约9～12kg。 |
| 电气连接 | |
| 电缆密封扣 | M20X1.5 |
| 导线截面 | 0.5～2.5mm2 |
| 防爆性能 | |
| 本安型 | NEPSI本安许可：Ex iaⅡC T4（允许使用温度为：-40℃～65℃） |
| 隔爆型 | NEPSI隔爆许可：Ex dⅡC T6（允许使用温度为：-40℃～65℃） |
电磁兼容性
| 序号 | 测试项目 | 基本标准 | 测试条件 | 性能等级 |
| 1 | 辐射干扰（外壳） | GB/T9254-2008表5 | 30MHz～1000MHz | 合格 |
| 2 | 传导干扰（直流电源端口） | GB/T9254-2008表1 | 0.15MHz～30MHz | 合格 |
| 3 | 静电放电（ESD）抗扰度 | GB/T17626.2-2006 | 4kV(触点)/8kV(空气) | B |
| 4 | 射频电磁场抗扰度 | GB/T17626.3-2006 | 10V/m(80MHz～1GHz) | A |
| 5 | 工频磁场抗扰度 | GB/T17626.8-2006 | 30A/m | A |
| 6 | 电快速瞬变脉冲群抗扰度 | GB/T17626.4-2008 | 2kV(5/50ns,5kHz) | B |
| 7 | 浪涌抗扰度 | GB/T17626.5-2008 | 1kV(线线之间) 2kV(线地之间)（1.2us/50us） |
B |
| 8 | 射频场感应的传导干扰抗扰度 | GB/T17626.6-2008 | 3V(150kHz～80MHz) | A |
备注：
1、A性能等级说明：测试时，在技术规范极限内性能正常。
2、B性能等级说明：测试时，功能或性能暂时降低或丧失，但能自行恢复，实际运行状况、存储及其数据不改变。

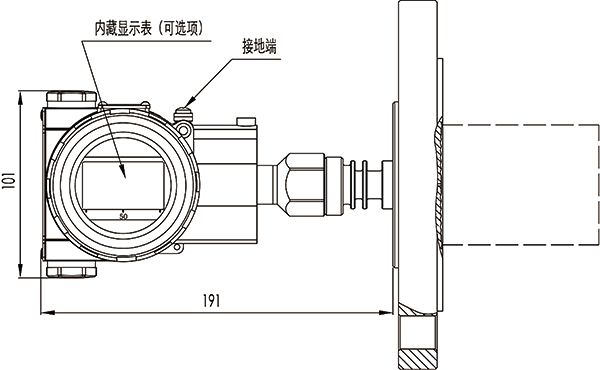

外形尺寸（mm）

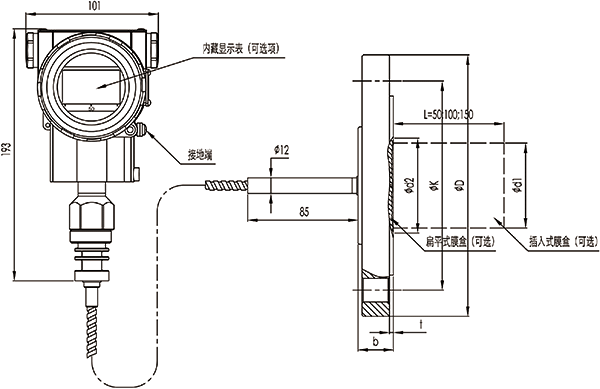

基本型远传密封装置图（RS型）
法兰尺寸（mm）
| 标称直径 | 额定压力 | ΦD | ΦK |
Φd1 插入式 |
Φd2
扁平式 |
Φd3 | t | b | 要求螺栓 | |
| 数量 | 螺纹 | |||||||||
|
DN50 (密封DIN2526 E型) （法兰DIN2501） |
PN1.6/4MPa
PN6.4MPa PN10MPa |
165
180 195 |
125
135 145 |
48.3
48.3 48.3 |
57
57 57 |
102
102 102 |
3+0.5 3+0.5 3+0.5 |
20 26 28 |
4 4 4 |
M16 M20 M20 |
|
DN80 (密封DIN2526 E型) （法兰DIN2501） |
PN1.6/4MPa
PN6.4MPa PN10MPa） |
200 215 230 |
160
170 180 |
76
76 76 |
75
75 75 |
138
138 138 |
3+0.5 3+0.5 3+0.5 |
24
28 32 |
8 8 8 |
M16 M20 M24 |
| DN 2〃
（ANSI B16.5 RF型） |
150psi
300psi 600psi |
152.4
165.1 165.1 |
120.6
127.0 127.0 |
48.3
48.3 48.3 |
57
57 57 |
92.1
92.1 92.1 |
3+0.5
3+0.5 6.35 |
17.4
20.6 31.75 |
4 8 8 |
M18 M18 M18 |
| DN 3〃
（ANSI B16.5 RF型） |
150psi
300psi 600psi |
190.5
209.5 209.5 |
152.4
168.3 168.3 |
76
76 76 |
75
75 75 |
127
127 127 |
3+0.5
3+0.5 6.35 |
22.2
27.0 38.05 |
4 8 8 |
M16 M20 M20 |
| DN 4〃
（ANSI B16.5 RF型） |
150psi
300psi |
229 255 |
191
200 |
89
89 |
89
89 |
157
157 |
3+0.5
3+0.5 |
30 32 |
8 8 |
M18
M18 |

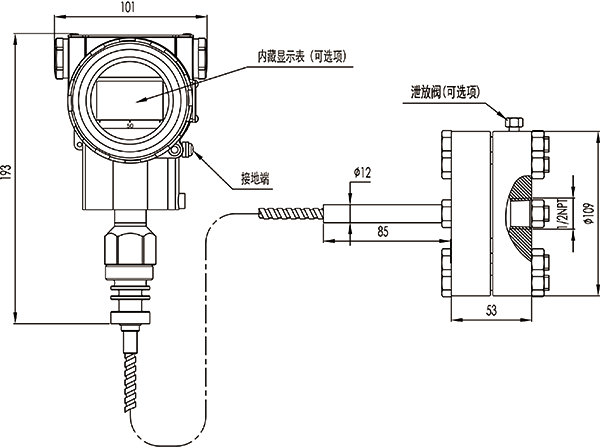

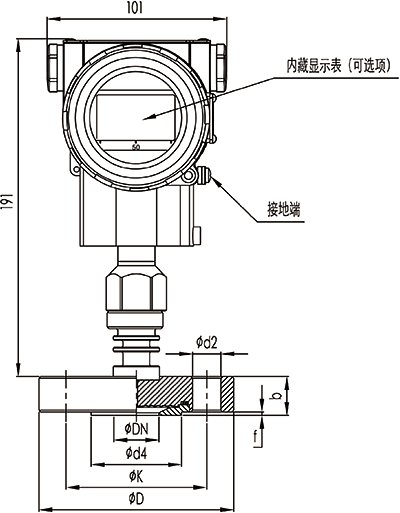

基本型远传密封装置直装安装式图（RN型）

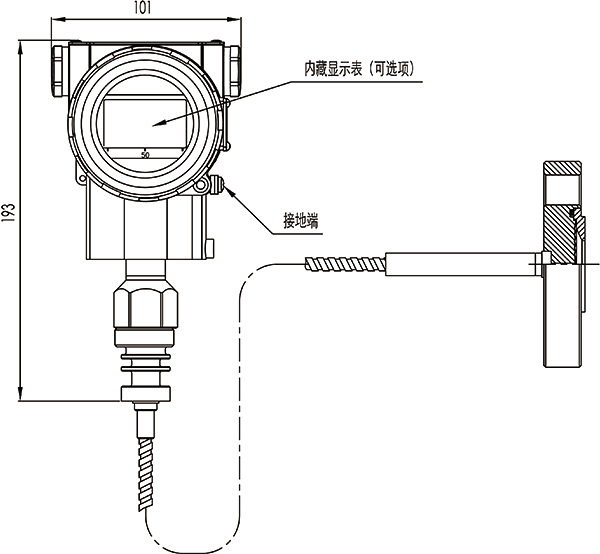

带内膜片的远传密封装置图（US型）
带内部膜片的远传密封装置直接安装式图（UN型）
结构尺寸（mm）
| 标称直径 | 额定压力 | ΦD | ΦK | Φd4 | b | f | H | d2 | G2 | 重量kg |
| DN25
（标准DIN2501） |
1MPa/4MPa | 115 | 85 | 68 | 22 | 2 | - | 14 | - | 1.5
3.2 |
| DN25
（标准DIN2501） |
6.3MPa/10MPa
16MPa 25MPa |
140
140 150 |
100
100 105 |
68
68 68 |
24
24 28 |
2 2 2 |
52
52 96 |
-
- - |
4×M16
4×M16 4×M20 |
3.6 4.0 1.4 |
| DN 1〃
（ANSI B16.5） |
150psi
300psi |
110
125 |
79.5
89 |
51
51 |
22 22 |
2
2 |
-
- |
16
20 |
-
- |
1.7
3.6 |
| DN 1〃
（ANSI B16.5） |
600psi
1500psi |
125
150 |
89
101.5 |
51 51 |
25
36 |
7
7 |
53
64 |
- - |
4×5/8〃
4×7/8〃 |
4.0 |
注：远传表压/绝压法兰与符合ANSI/DIN标准的配套法兰相连接，该配套法兰应配有软性垫片和安装固定的螺栓、螺母（用户可选配安装螺栓、螺母）。
对于带毛细管的表压/绝压远传变送器，如果远传密封装置低于变送器本体，则远传密封装置与变送器本体的最大高度落差应<5m。当工作压力低于100kPa绝对压力时，变送器本体必须低于远传密封装置。
毛细管的最小弯曲半径为75mm，严禁缠绕！

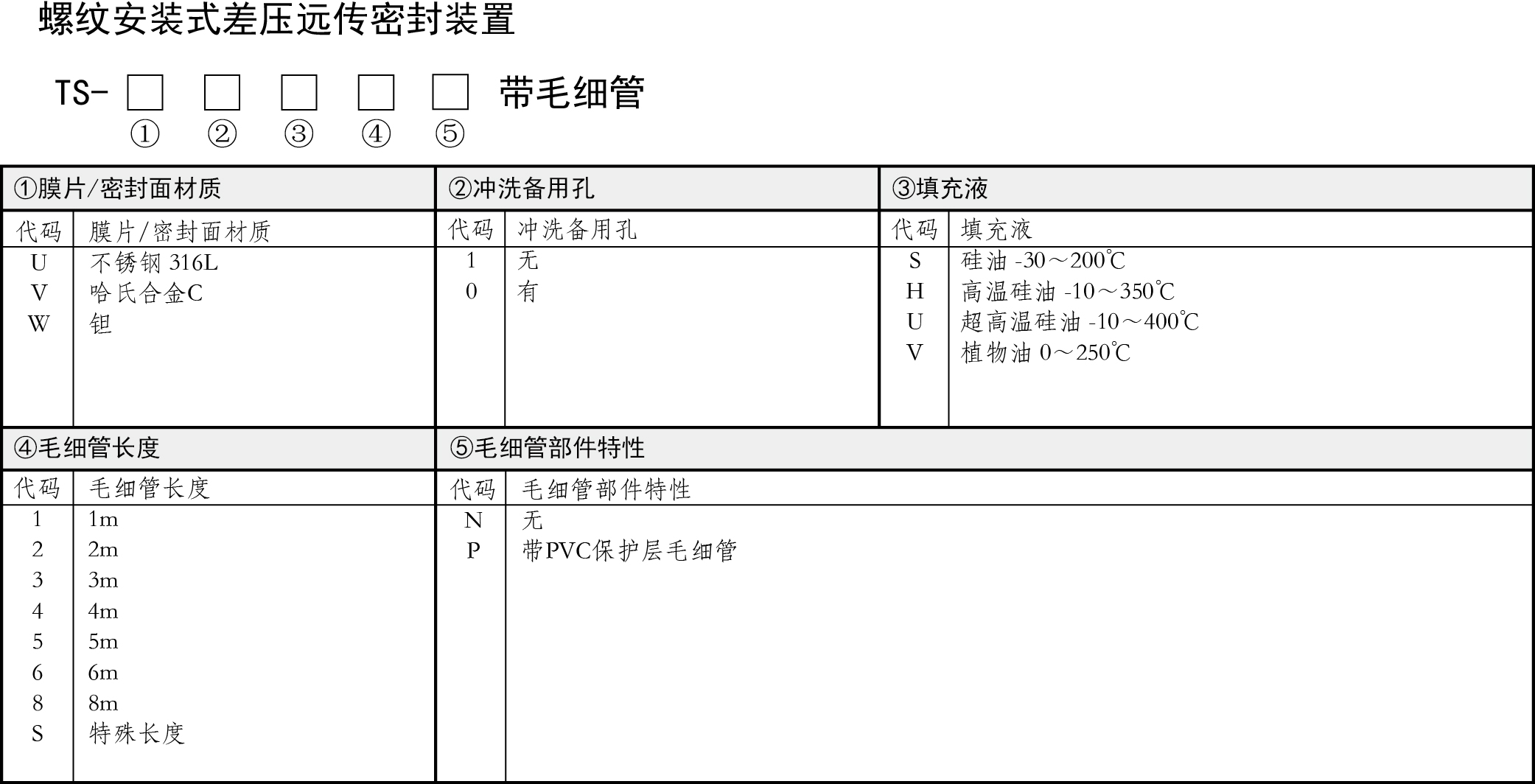

螺纹安装式远传密封装置图（TS型）

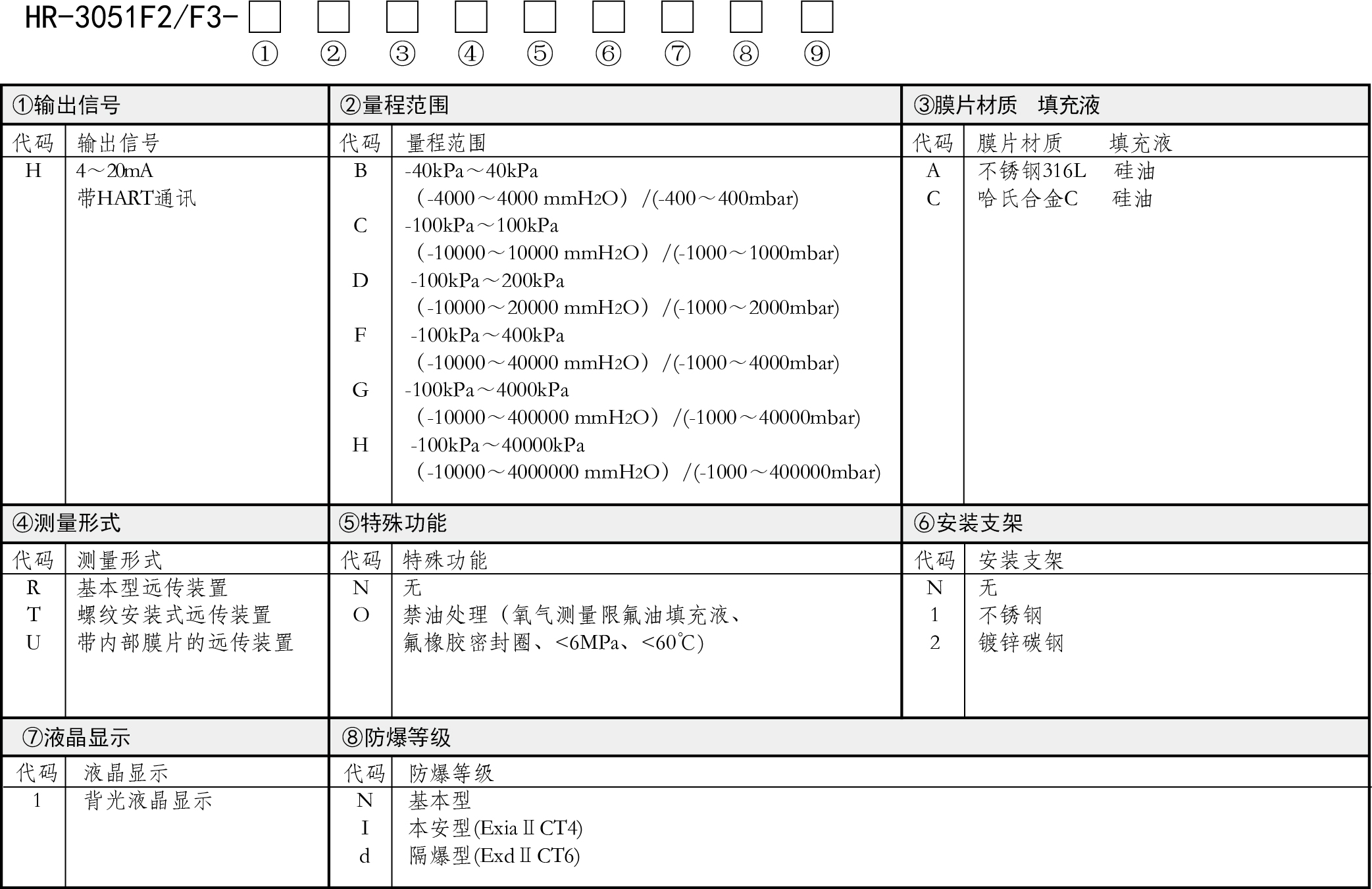

产品选型
注1：在对远传法兰密封装置选型时，应先完成HR-3051F2/F3表压/绝压变送器的选型。
注2：远传变送器的最小量程应为表1和表2中最小量程的较大值。调节的量程不得小于最小量程。为了使液位变送器性能最优，应选择量程比<10:1。
注3：膜片贴PTFE膜，也即F4膜片，可适用于大于绝对压力50kPa的负压测量，但只适用于扁平式液位法兰。
注4：当测量压力<50kPa(绝对压力)时，应特殊备注，制造过程中需要特殊处理，以保证性能。
注5：真空接口 DIN 28403 KF16 / ISO 2861，仅适用小于2.5bar以内的量程。

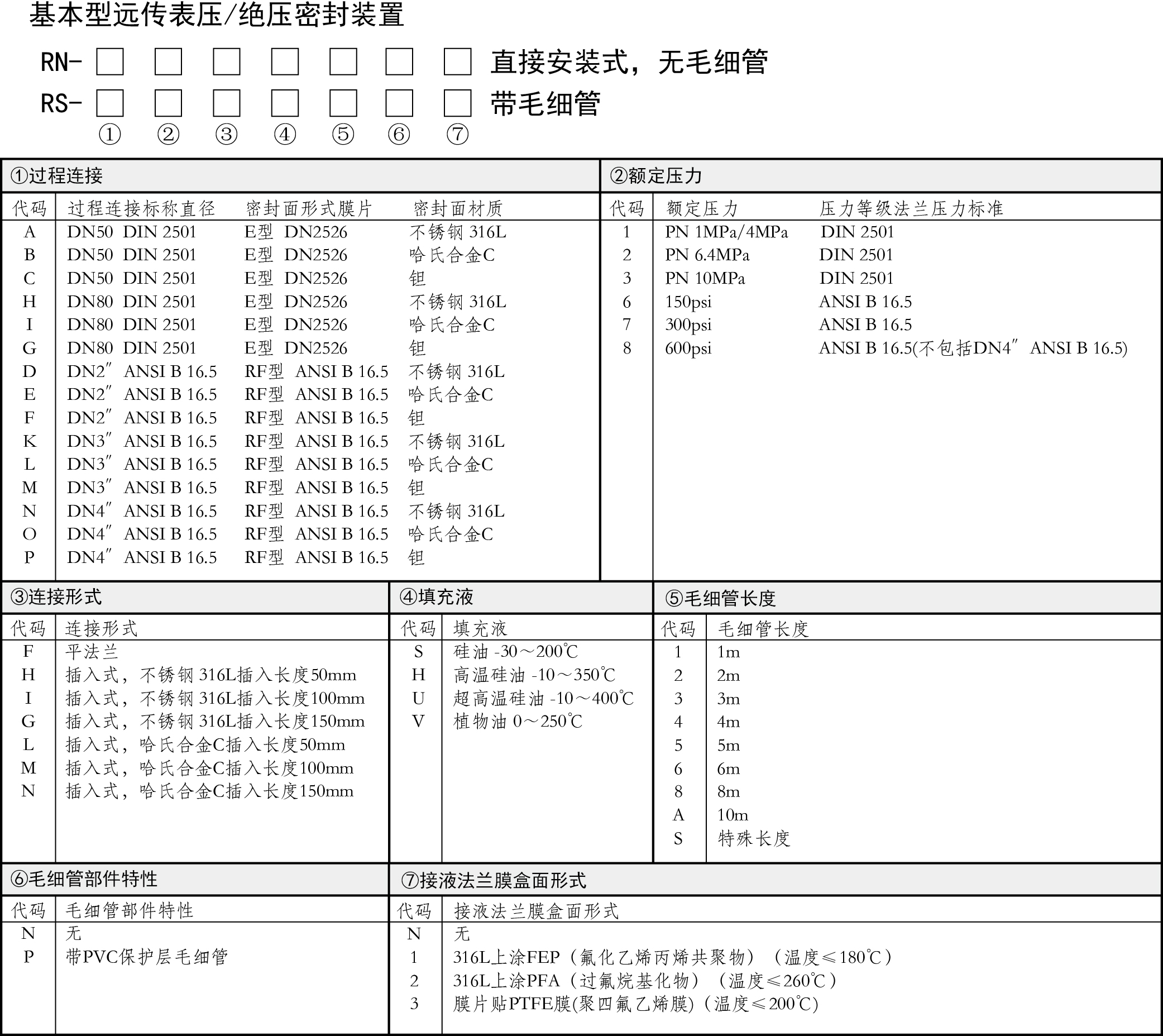

选型举例：HR-3051F2-H C A R N 1 1 N ，RN-H1FS0NN，
[HR-3051F2-]：表压变送器
[H]：4-20mA带HART通讯
[C]：量程为0-2KPa～40kPa（0-200～4000 mmH2O）
[A]：接液部分为不锈钢 316L膜片，填充液为硅油
[R]：基本型远传法兰密封装置
[N]：无特殊功能
[N]：无安装支架
[1]：液晶显示
[N]：基本型
[RN-]：直接安装式，无毛细管
[H]：DN80（DIN 2501）法兰口径，E型DN2526密封面形式
不锈钢 316L膜片
[1]：PN 1MPa/4MPa（DIN 2501）法兰压力等级
[F]：接液面为平膜盒
[S]：填充液为硅油
[0]：无毛细管
[N]：无PVC保护层毛细管
[N]：接液法兰膜盒面无特殊处理

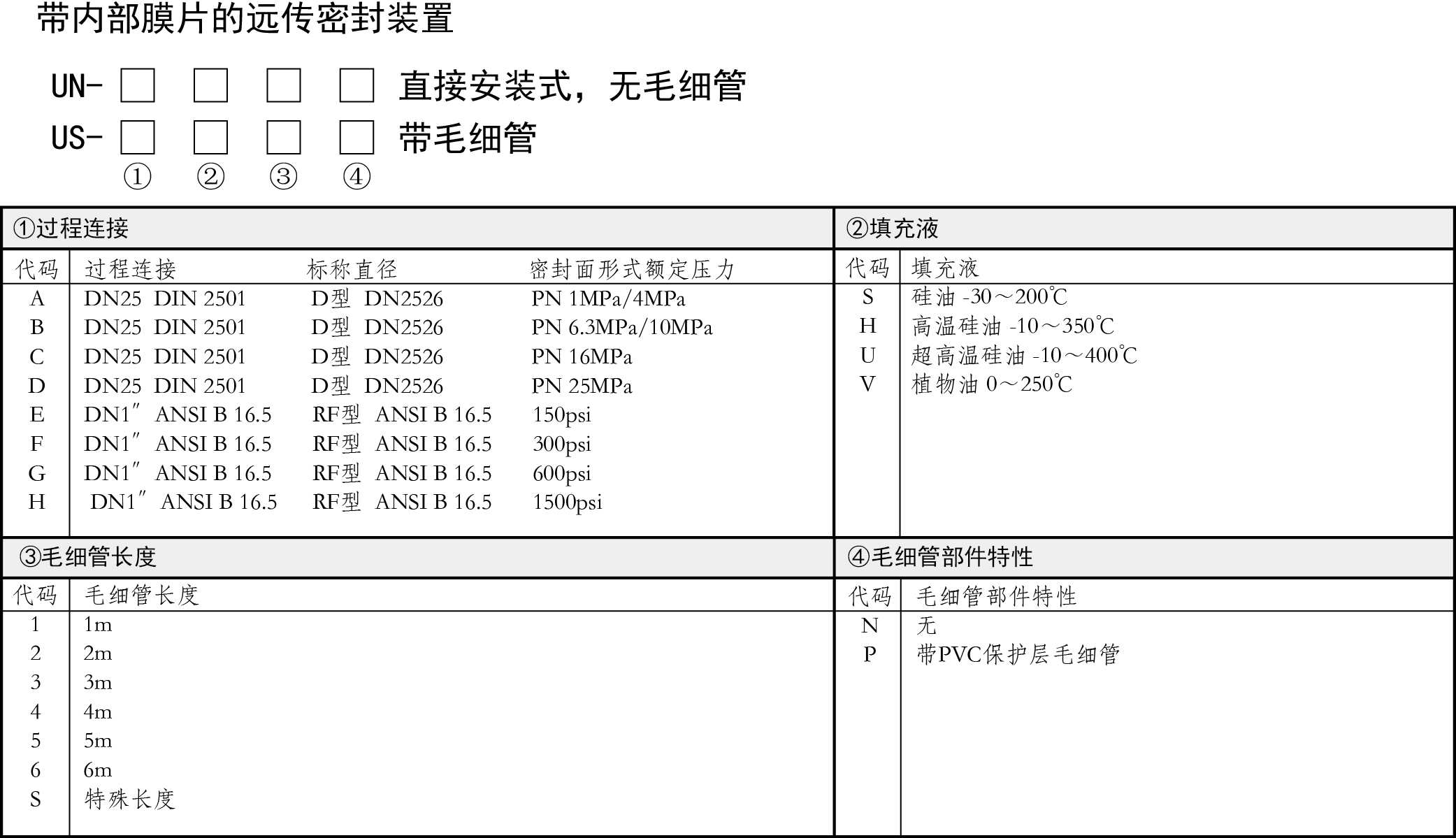

选型举例：HR-3051F2-H C A R N 1 1 N ，UN-AS0N，
[HR-3051F2-]：表压变送器
[H]：4-20mA带HART通讯
[C]：量程为0-2KPa～40kPa（0-200～4000 mmH2O）
[A]：接液部分为不锈钢 316L膜片，填充液为硅油
[U]：带内部膜片的远传密封装置
[N]：无特殊功能
[N]：无安装支架
[1]：液晶显示
[N]：基本型
[UN-]：直接安装式，无毛细管
[A]：过程连接:DN25 DIN 2501，标称直径:D型 DN2526
密封面形式额定压力PN 6.3MPa/10MPa
[S]：填充液为硅油
[0]：无毛细管
[N]：无PVC保护层毛细管
填充液与工作温度、最小工作静压关系表
| 填充液 | 硅油（S） | 高温硅油（H） | 超高温硅油(U) | 植物油（V） |
| 密度（25℃） | 960kg/m3 | 980kg/m3 | 1020kg/m3 | 937kg/m3 |
| 工作温度范围 | -30～200℃ | -10～350℃ | -10～400℃ | 0～250℃ |
| 温度 | 工作静压范围（kPa绝压） | |||
| 20℃ | >10 | >10 | >10 | >25 |
| 100℃ | >25 | >25 | >25 | >50 |
| 150℃ | >50 | >50 | >50 | >75 |
| 200℃ | >75 | >75 | >75 | >100 |
| 250℃ | >100 | >100 | >100 | |
| 350℃ | >100 | >100 | ||
| 400℃ | >100 | |||
注：超出以上工作温度和压力关系范围的应特别指出，可以通过特殊设计来满足要求。
