NHR-D13系列单相LED显示智能电量变送器

圆点.gif五位LED数码显示
圆点.gif交流电压、电流、功率因素、工频周波、无功功率、单相功率、三相平衡功率输入
模拟量、RS485、RS232信号、累积电能脉冲输出
带两路报警功能
模块化设计,体积小,功耗低
标准的35mmDIN导轨卡式安装

1415954936304105.gif 概述
    本产品是一款高性价比的智能电参数变送器,采用大规模集成电路,以低功耗的微处理器为核心,带五位LED数码显示及报警指示灯指示,配备按键操作更加方便。它应用数字采样技术对单相电气线路中的电压、电流、有功、无功、功率因素、频率、有功电能、无功电能及视在功率进行实时测量与显示,并通过RS485/RS232接口或模拟量变送输出接口对被测量电量数据进行远传,广泛应用于各种工业控制与测量系统及各种集散式/分布式电力监控系统中。
    产品设计遵循电力仪表国标和行标GB/T22264-2008《安装式数字电测量仪表》、JB/T10736-2007《低压电动机保护器》、GB/T15576-2008《低压成套无功补偿装置》、GB/T22387-2008《剩余电流动作继电器》等标准。

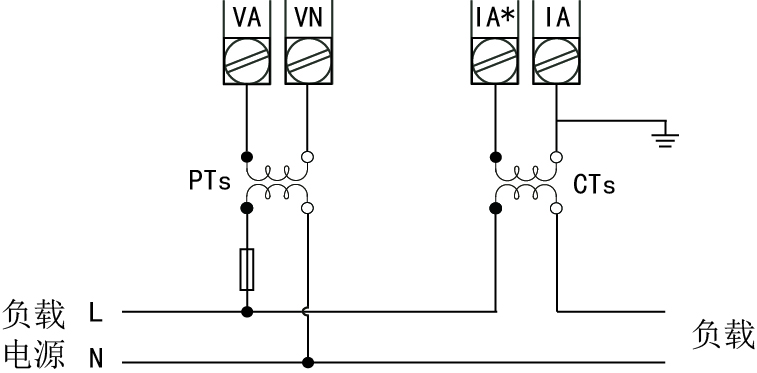

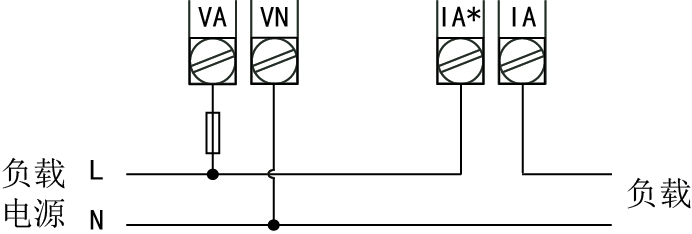

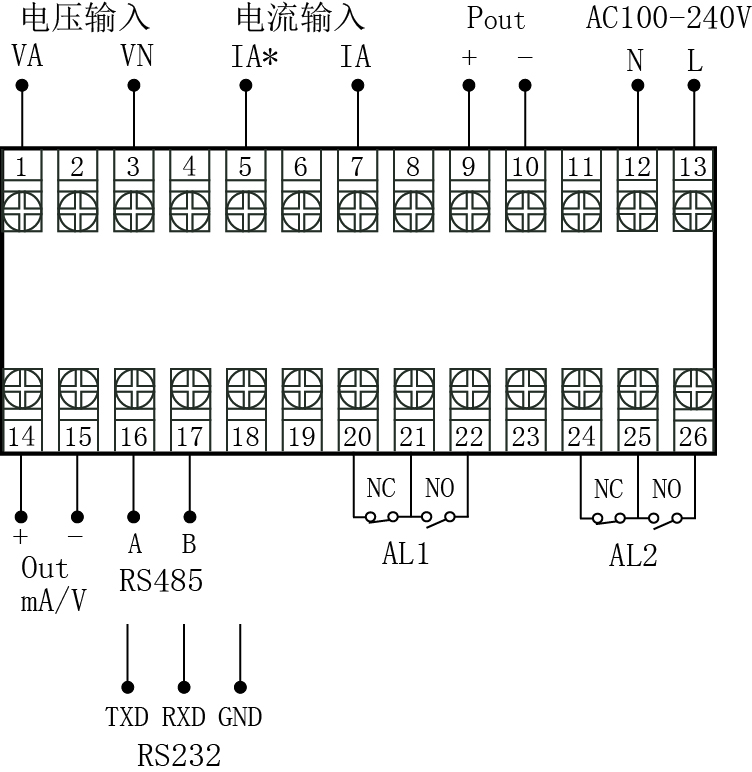

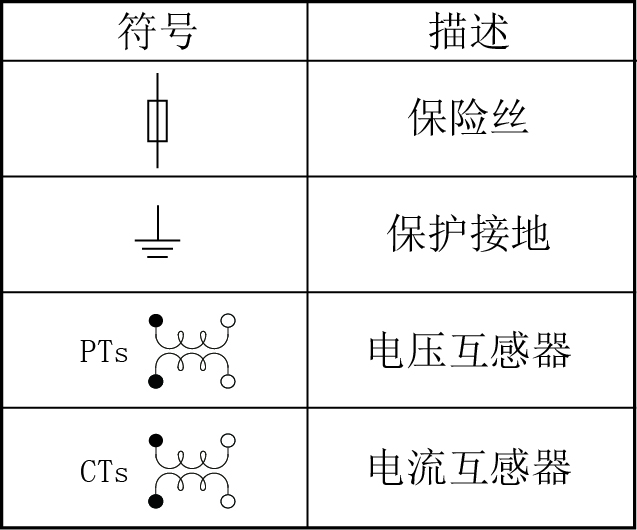

1415954936304105.gif 接线图
1415954936304105.gif 结构外型图

1415954936304105.gif 技术参数
输入
输入信号交流0~500V输入,500V以上由电压互感器转换为满量程为100V的电压输入
 交流0~5A输入,5A以上由电流互感器转换为满量程为5A的电流输入
输出
输出信号4-20mA,0-10mA,0-20mA,1-5V,0-5V
输出负载电流型≤500Ω,电压型≥250KΩ
报警输出继电器,容量:AC220V/2A,DC24V/2A
通讯MODBUS-RTU协议,RS485传输距离≤1000米,RS232传输距离≤10米;信号传输率≤9.6kbps
电源
电源DC24V(±10%),AC100-265V 50/60Hz
功耗≤5W
其它参数
绝缘阻抗
(输入/输出/电源之间)
≥100MΩ(500VDC时)
耐压强度
(输入/输出/电源之间)
1500Vrms(1 min,无火花)
工作温度0~50℃(无凝露、无结冰)
相对湿度25%~85%RH
保存温度-10~60℃(无凝露、无结冰)
安装方式35mmDIN导轨安装
安装尺寸77*132*57mm(宽*高*深)
传输精度0.3%FS
响应时间≤1S
电磁兼容性符合GB/T18268工业设备应用要求(IEC 61326-1)

1415954936304105.gif 仪表选型


备注:

1、综合电量表可显示如下内容:

交流电压交流电流有功功率无功功率视在功率有功电能无功电能视在电能功率因数工频周波

2、输出类型选择累积脉冲输出(按电压、电流倍率的1倍计算)时,请在订货时注明清楚测量类型和脉冲常数;

3、电流输出与电压输出之间是不可切换的,需通过更改硬件完成,订货时请注明清楚;

4、订货时请在选型后标注输入量程范围;

5、特殊功能可订制;

6、型号举例:NHR-D13-V-0-2-X-X-A(0-500V)

   单相LED显示智能电量变送器,输入信号为0-500V,输出信号为4-20mA,带两路报警输出,供电AC100-265V。

相关下载

NHR-D13系列单相LED显示智能电量变送器说明书(鼠标右键另存下载).pdf

NHR-D13系列单相LED显示智能电量变送器选型手册(鼠标右键另存下载).pdf
