NHR-215隔离HART智能温度变送器(圆卡)

1415955134947645.gif 带HART协议,用于将各种输入信号转换为4~20mA输出信号。

1415955134947645.gif 输入:2种热电阻(RTD);8种热电偶(TC)。
1415955134947645.gif 配备我司的HART调制解调器(HART猫),通过PC上位机软件或配备PDA手操器对10种输入类型、测量量程等参数进行组态。

1415955134947645.gif 精度高,内置冷端补偿。

1415955134947645.gif 电气隔离1500VAC。

1415954936304105.gif 概述
    隔离HART智能温度变送器(圆卡),用于热电阻(RTD)、热电偶(TC)信号输入,二线制4~20mA模拟输出,
通过HART协议组态,安装于传感器内部(Form B)。
1415954936304105.gif 接线图

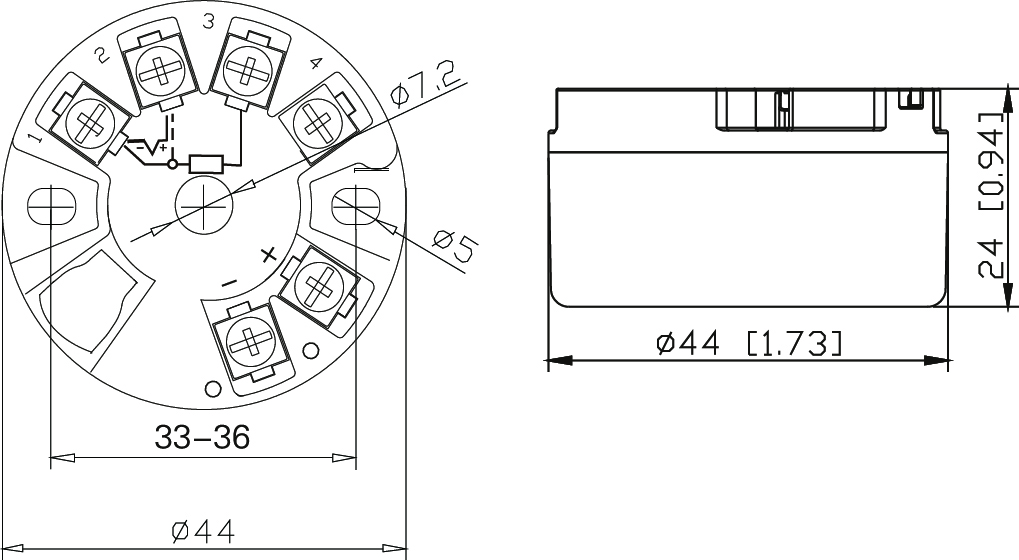

1415954936304105.gif 结构外型图

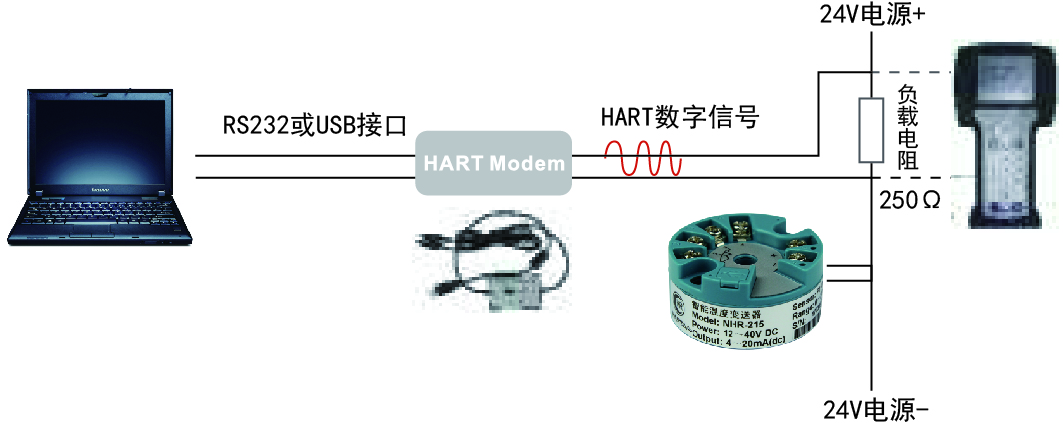

1415954936304105.gif 组态示意图
1415954936304105.gif 安装示意图
1415954936304105.gif 技术参数
输入
输入信号热电阻(RTD)、热电偶(TC)(可通过PC上位机软件或配备PDA手操器进行组态)
冷端补偿温度范围-20~60℃
补偿精度±1℃
输出
输出信号4-20mA,叠加HART协议
负载电阻RL≤(Ue-12)/0.021
上、下限溢出报警输出电流IH=21mA、IL=3.8mA
电源
供电电压DC12-40V
其它参数
传输精度(20℃)0.1%FS
温度漂移0.0075%FS/℃
响应时间700ms达到最终值的90%
使用环境温度-40~80℃
绝缘强度(输入、输出之间)1500Vrms(1min,无火花)
绝缘电阻(输入、输出之间)≥100MΩ(500VDC时)
电磁兼容性符合GB/T18268工业设备应用要求(IEC 61326-1)

1415954936304105.gif 输入类型

型 号类 型测量范围最小测量范围

热电阻

(RTD)

Pt100

-200.0~850.0℃20℃
Cu50-50.0~150.0℃20℃

热电偶

(TC)

B400~1800℃500℃
E-100~1000℃50℃
J-100~1200℃50℃
K-180~1372℃50℃
N-180~1300℃50℃
R-50~1768℃500℃
S-50~1768℃500℃
T-200~400℃50℃
