NHR-3300系列三相综合电量表
剪头1.gif 概述

   NHR-3300系列三相综合电量表为新一代可编程智能仪表,它采用大规模集成电路和高亮度长寿命的LED显示器,应用数字采样技术,对三相电气线路中的相电压、线电压、相电流、线电流、有功功率、无功功率、视在功率、频率、功率因数、有功电能、无功电能及四象限电能等进行实时测量显示与控制,并通过RS485接口或模拟量变送输出接口对被测量电量数据进行远传。产品提供不分相序的接法,使用户在错相的情况下也能得到正确的测量数据;它广泛应用于分布式电力监控系统、变电站综合自动化系统、无人值守变电站、低压智能配电系统、智能型开关柜/配电盘、智能箱变及楼宇自动化系统的数据采集。产品设计遵循电力仪表国标和行标GB/T22264-2008《安装式数字电测量仪表》、JB/T10736-2007《低压电动机保护器》、GB/T15576-2008《低压成套无功补偿装置》、GB/T22387-2008《剩余电流动作继电器》等标准。

剪头2.gif三屏五位LED数码显示。

1415955134947645.gif可直接采集三相交流电压、三相交流电流信号,将其转化为三相有功功率、三相无功功率、三相视在功率、三相功率因数、三相工频周波、三相谐波及四象限电能的测量

1415955134947645.gif具有模拟量输出、通讯输出和累积电能脉冲输出功能可选。
    1480926888350149.gif具有两路或四路开关量输入可选,用于监测断路器运行状态、继电保护等状态量信号。

1415955134947645.gif具有上下限报警功能,带LED报警灯指示。

1415955134947645.gif支持RS485、RS232串行接口,采用标准MODBUS RTU通讯协议。

1415954936304105.gif 测量参数
测量参数测量范围测量误差分辨力过载
电压0.0~500.0V/AC±(0.2%读数+0.1%量程)0.1V持续120%;瞬时2倍/30S
电流0.03~5A/AC±(0.2%读数+0.1%量程)0.001A持续120%;瞬时2倍/30S
有功功率U*I*COSΦPF=1.0;
±(0.2%读数+0.1%量程)
0.1W
有功电能42949.67 MWh0.01KWh
无功功率U*I*SINΦPF=0.0;
±(0.4%读数+0.1%量程)
0.1Var
无功电能42949.67 MVarh0.01KVarh
视在功率U*I±(0.2%读数+0.1%量程)0.1VA
视在电能42949.67 MVAh0.01KVAh
功率因数0.000~1.000±0.020.001
工频周波45~65 Hz (50~500V)±0.05Hz0.01Hz
1415954891945365.gif 技术参数
输入
输入信号交流电压:100V/250/300V/400V/500V,500V以上由电压互感器转换为100V电压输入
 交流电流:1A/2A/3A/4A/5A,5A以上由电流互感器转换为5A电流输入
输出
输出信号4-20mA,0-10mA,0-20mA,1-5V,0-5V
输出负载电流型≤500Ω,电压型≥250KΩ
报警输出继电器,容量:AC220V/2A,DC24V/2A
通讯MODBUS-RTU协议,RS485传输距离≤1000米;RS232传输距离≤10米;信号传率≤9.6kbps
累积脉冲输出为OC门集电极开路,电压VCC≤48V,电流Iz≤50mA
电源
电源DC20-29V,AC/DC100-240V  50/60Hz
功耗≤5W
其它参数
绝缘电阻
(输入/输出/电源之间)
≥100MΩ(500VDC时)
绝缘强度
(输入/输出/电源之间)
1500Vrms(1 min,无火花)
工作温度-10~50℃(无凝露、无结冰)
相对湿度25%~85%RH
保存温度-10~60℃(无凝露、无结冰)

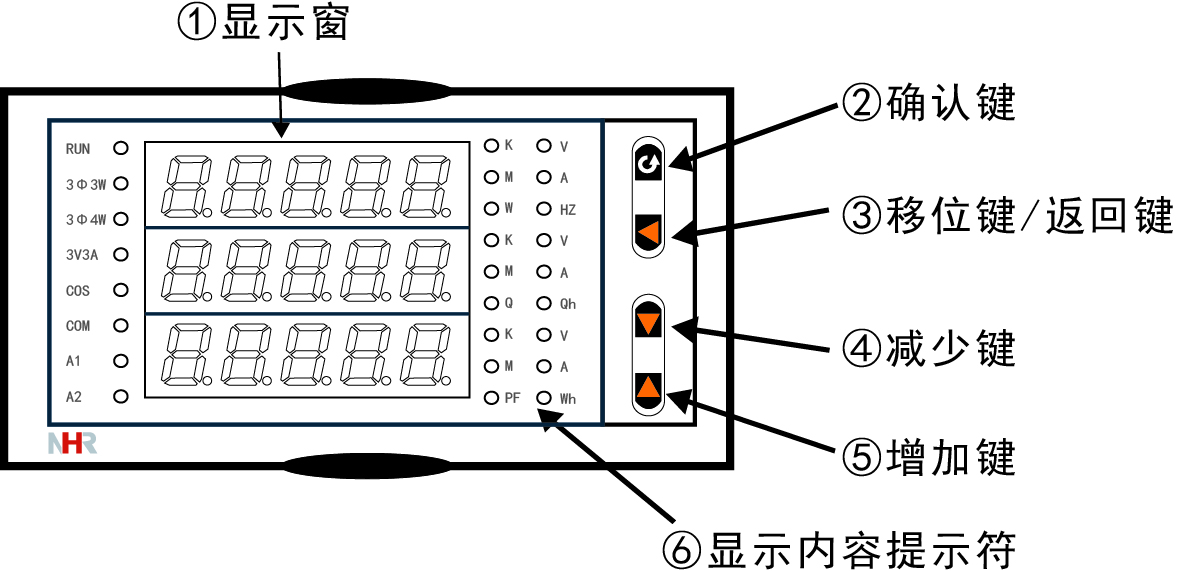

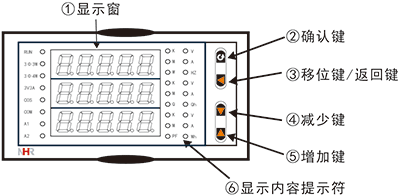

1415954936304105.gif 仪表面板
(A型)
外形尺寸:160*80*142mm
开孔尺寸:152*76mm
安装深度:130mm
(C型)
外形尺寸:96*96*142mm
开孔尺寸:92*92mm
安装深度:130mm

(R型)

外形尺寸:80*80*115mm

开孔尺寸:76*76mm

安装深度:95mm

(S型)

外形尺寸:120*120*115mm

开孔尺寸:105*105mm

安装深度:95mm


1415954936304105.gif 仪表接线图

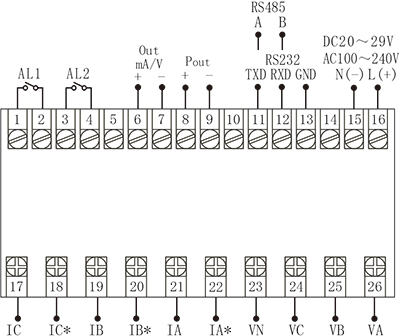

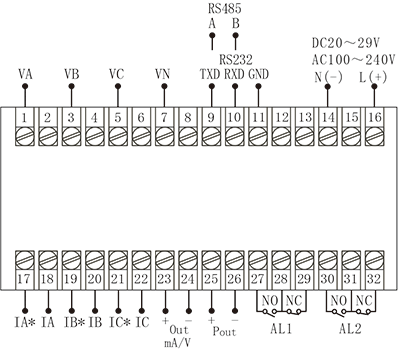

规格尺寸为A、C型接线图

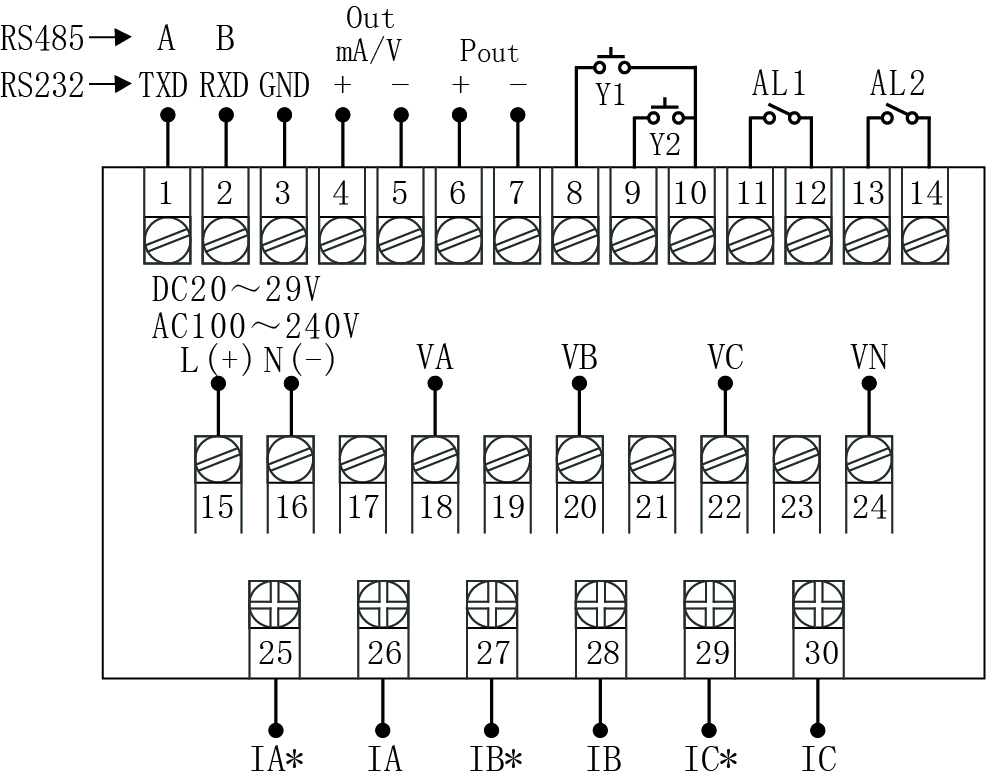

规格尺寸为R型接线图

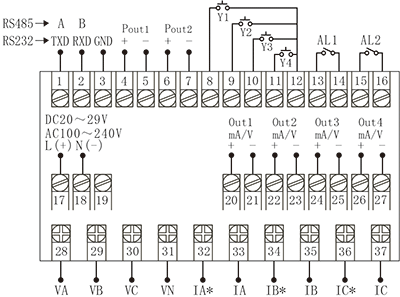

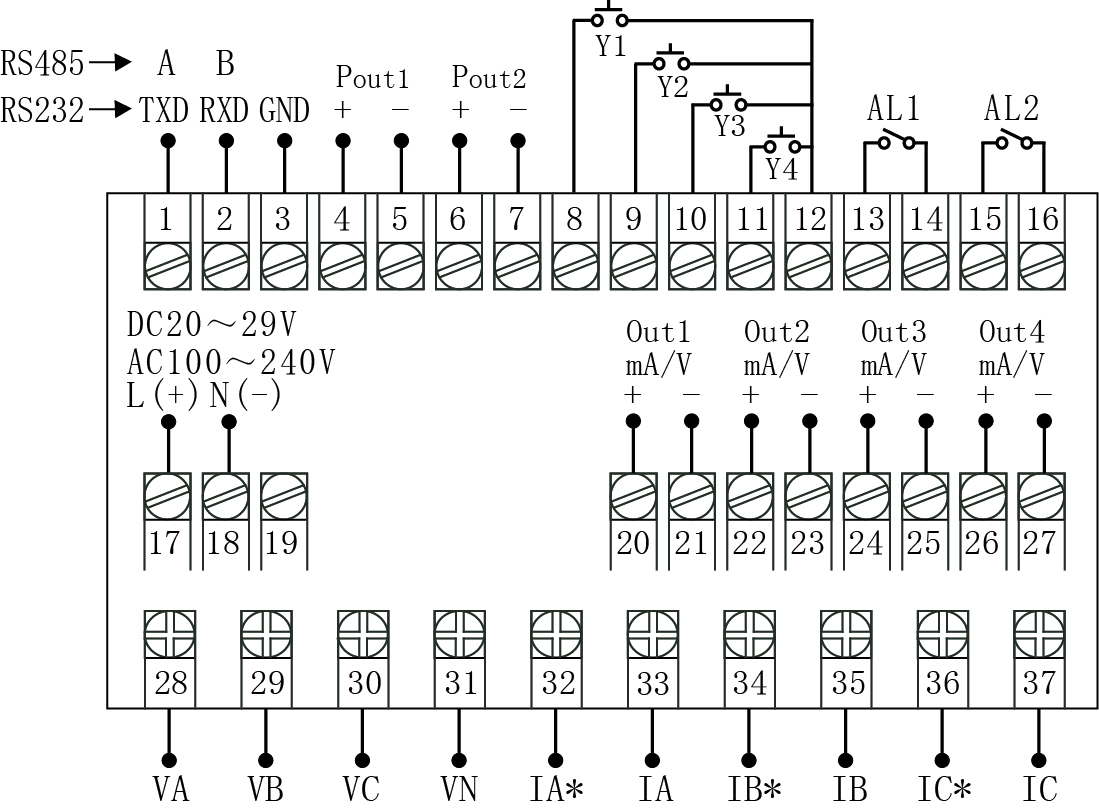

规格尺寸为S型接线图



仪表各输入方式接线说明

1-1、三相三线系统,采用无PT,无CT方式的接线图(适用于3P3L)


1-2、三相三线系统,采用2PT,2CT方式的接线图(适用于3P3L)



2-1、三相四线系统,采用无PT,无CT方式的接线图(适用于3P4L)

2-2、三相四线系统,采用3PT,3CT方式的接线图(适用于3P4L)


    符号描述


1415954936304105.gif 仪表选型
NHR-3300□-□-□/□/□/□/□/□/□/□-□
        ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑾
①规格尺寸②输入类型
代码宽*高*深代码测量类型
A
C
R
S
160*80*142mm
96*96*142mm
80*80*115mm
120*120*115mm
I
V
E3P
Z0
Z1
三相交流电流(0.03-5.00A)
三相交流电压(0.0-500.0V)
三相平衡功率
综合电量集中显示(无谐波测量)
综合电量集中显示(带谐波测量)(备注1)
③/④/⑤/⑥输出类型(备注2)
代码输出类型(负载电阻RL)
X
0
1
2
3
4
8
无输出
4-20mA(RL≤500Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤500Ω)
特殊规格
⑦报警输出⑧通讯输出
代码报警限数代码通讯接口(通讯协议)
X
2
无输出
2限报警
X
D1
D2
无输出
RS485通讯(Modbus RTU)
RS232通讯(Modbus RTU)
⑨累积脉冲输出(备注3)⑩外部事件输入(备注4)
代码累积脉冲输出代码数字量输入接口
X
PO1
PO2
无输出
一路有功电能累积脉冲输出
一路有功电能、二路无功电能累积脉冲输出
X
Y2
Y4
无输入
外部事件输入2
外部事件输入4
⑾供电电源
代码供电范围
A
D
AC 100~240V (50/60Hz)
DC 20~29V

备注:

1、综合电量表可显示如下内容(其中谐波显示只针对A、C尺寸):

交流电压交流电流有功功率无功功率视在功率有功电能无功电能视在电能功率因数工频周波谐波

2、规格尺寸为A、C、R型仪表,模拟量输出只能选择一路;S型仪表,模拟量输出最多可选择四路;电流输出与电压输出之间是不可切换的,需通过更改硬件完成,订货时请注明清楚。
3、规格尺寸为A、C、R型仪表,累积脉冲输出只能选择一路;S型仪表,累积脉冲输出可选择两路;累积脉冲输出(按电压、电流倍率的1倍计算)时,请在订货时注明清楚测量类型和脉冲常数;
4、规格尺寸为A、C型仪表,无外部事件输入功能;R型仪表,外部事件输入可选择两路;S型仪表,外部事件输入可选择四路。
5、选型时必须完整,没有选到的功能项不能省略,必须用“X”补上;订货时请在选型后标注输入量程范围;
 选型举例:NHR-3300A-Z0-0/X/X/X/2/D1/P01/X-A(0~5A/0~500V)
