NHR-M31智能电压/电流变送器
1.jpg1415955134947645.gif 单通道、双通道。
1415955134947645.gif 直流电压、电流输入。
1415955134947645.gif 模拟量、RS485、继电器接点信号输出。
1415955134947645.gif 输入-电源、输出-电源磁隔离;输入-输出光电隔离。
1415955134947645.gif 传输精度(20℃):0.2%FS。
1415955134947645.gif 模块化设计,体积小,功耗低。
1415955134947645.gif 全智能,数字化,可通过PCA手持式中文编程器对11种输入类型、输入输出量程等参数的设置及查看。
1415955134947645.gif 插拔式端子,便于安装、维护。
1415955134947645.gif 标准的35mmDIN导轨卡式安装。
1415954936304105.gif 概述
    将直流电压或电流信号经过隔离传送,转换成所需的信号给其它仪表。可以与单元组合仪表及DCS、PLC等系统配套使用,给予现场仪表信号隔离、信号转换、信号分配、信号处理等,从而提高工业生产过程自动控制系统的抗干扰能力,保证系统的 稳定性和可靠性。可带液晶显示,通过红外轻触按键切换显示不同通道的参数,显示实时测量值、理论输出值、单位及通道号。
1415954936304105.gif 接线图
1415954936304105.gif 结构外型图



1415954936304105.gif 连接示意图

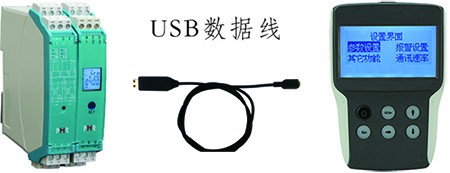

通过USB数据线将仪表与PCA编程器进行连接,可对仪表输入、输出等参数进行设置及查看。
1415954936304105.gif 技术参数
输入
输入信号直流电压、电流(订货时确定或配置PCA手持式中文编程器自行编程)
输入阻抗电流阻抗≤100Ω,电压阻抗≥250KΩ
最大输入电流/电压≤30mA/≤10.5V
输出
输出信号4-20mA,0-10mA,0-20mA,1-5V,0-5V,0-10V
输出负载

4-20mA、0-10mA、0-20mA 负载电阻RL≤500Ω;1-5V,0-5V负载电阻RL≥250KΩ;

0-10V负载电阻RL≥500KΩ(需要更高负载能力时,请在订货时说明)

报警输出继电器,容量:DC30V/2A,AC125V/0.6A
RS485通讯MODBUS-RTU协议,RS485传输距离≤1000米;信号传输率≤9.6kbps
电源
电源DC24V(±10%),AC100-265V(50/60Hz)
功耗DC24V 单路输出功耗:≤1.7W,双路输出功耗:≤2.2W
AC100-265V 单路输出功耗:≤2.5W,双路输出功耗:≤3W
其它参数
绝缘电阻
(输入/输出/电源之间)
≥100MΩ(500VDC时)
绝缘强度
(输入/输出/电源之间)
1500Vrms (1 min,无火花)
工作温度0~50℃(无凝露、无结冰)
相对湿度25%~85%RH
保存温度-10~60℃(无凝露、无结冰)
温度漂移0.0075%FS/℃
安装方式35mmDIN导轨安装
安装尺寸18.5*109*116.5mm(宽*高*深)
传输精度0.2%FS
响应时间单路≤0.3S, 双路≤0.5S
重量约140克
电磁兼容性符合GB/T18268工业设备应用要求(IEC 61326-1)
适用现场设备直流电压/电流源

1415954936304105.gif 仪表选型

  7 8 9 10 11 12
M3 系列智能电压/电流变送器                              NHR-M31--/-/-
规格注释

|
|

X
Y

 |
|
|
|
|
|
|









/

|
|
|
|
|
|
|

 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|





















/

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

A
D
7<显示方式>
无显示
液晶显示
8/9<输入>
通道I/通道II(从列表中选择代码)
代码类型代码类型
250-20mA310-10V(不可切换)
260-10mA320-10mA开方
274-20mA334-20mA开方
280-5V340-5V开方
291-5V351-5V开方
30-5-5VX通道II无输入时选择
10/11<输出>
输出I/输出II(从列表中选择代码)
代码类型代码类型
X无输出40-20mA
04-20mA50-10V(不可切换)
11-5VK1继电器接点(仅限于输出II)
20-10mAD1RS485通迅(仅限于输出I)
30-5V (Modbus RTU)
12<电源>
AC100-265V,50/60Hz
DC24V (±10%)

备注:

    1、仪表可通过PCA手持式中文编程器进行输入类型、输入输出量程等参数的设置及查看。

    2、特殊功能可订制

    型号举例:NHR-M31-Y-27/X-0/0-A

    三端子电流变送器带液晶显示,第一路输入信号为4-20mA,第二路无输入信号,双路输出信号为4-20mA,供电电源为AC100-265V。
