NHR-M32系列智能温度变送器
未标题-3.png1415955134947645.gif单通道、双通道。
1415955134947645.gif热电阻、热电偶、毫伏输入。
1415955134947645.gif模拟量、RS485、继电器接点信号输出。
1415955134947645.gif输入-电源、输出-电源磁隔离;输入-输出光电隔离。
1415955134947645.gif传输精度(20℃):0.2%FS±1字。
1415955134947645.gif模块化设计,体积小,功耗低。
1415955134947645.gif全智能,数字化,可通过PCA手持式中文编程器对21种输入类型、输入输出量程等参数的设置及查看。
1415955134947645.gif插拔式端子,便于安装、维护。
1415955134947645.gif标准的35mmDIN导轨卡式安装。
1415954936304105.gif 概述
    将现场的热电阻或热电偶信号经过隔离放大处理,转换为与温度成线性的直流信号输出至控制系统,用作热电偶温度变送时,具有冷端温度自动补偿功能。
    可以与单元组合仪表及DCS、PLC等系统配套使用,给予现场仪表信号隔离、信号转换、信号分配、信号处理等,从而提高工业生产过程自动控制系统 的抗干扰能力,保证系统的稳定性和可靠性。可带液晶显示,通过红外轻触按键切换显示不同通道的参数,显示实时测量值、理论输出值、单位及通道号。
1415954936304105.gif 接线图
1415954936304105.gif 结构外型图



1415954936304105.gif 连接示意图

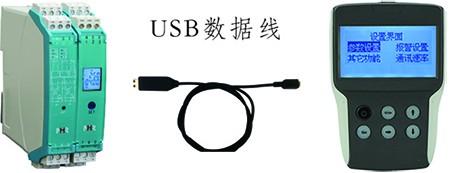

通过USB数据线将仪表与PCA编程器进行连接,可对仪表输入、输出等参数进行设置及查看。
1415954936304105.gif 技术参数
输入
输入信号热电阻、热电偶、毫伏信号(订货时确定或配置PCA手持式中文编程器自行编程)
输出
输出信号4-20mA,0-10mA,0-20mA,1-5V,0-5V,0-10V
输出负载4-20mA,0-10mA,0-20mA负载电阻RL≤500Ω,
1-5V,0-5V负载电阻RL≥250KΩ,0-10V负载电阻RL≥500KΩ
(需要更高负载能力时,请在订货时说明)
报警输出继电器,容量:AC125V/0.6A,DC30V/2A
RS485通讯MODBUS-RTU协议,RS485传输距离≤1000米;信号传输率≤9.6kbps。
电源
电源DC24V(±10%),AC100-265V(50/60Hz)
功耗DC24V,单路输出功耗:≤1.7W,双路输出功耗:≤2.2W
AC100-265V,单路输出功耗:≤2.5W,双路输出功耗:≤3W
其它参数
绝缘电阻
(输入/输出/电源之间)
≥100MΩ(500VDC时)
绝缘强度
(输入/输出/电源之间)
1500Vrms (1 min,无火花)
工作温度-10~50℃(无凝露、无结冰)
相对湿度25%~85%RH
保存温度-10~60℃(无凝露、无结冰)
温度漂移0.0075%FS/℃
安装方式35mmDIN导轨安装
安装尺寸18.5*109*116.5mm (宽*高*深)
传输精度(20℃)0.2%FS±1字
最小分辨率0.1℃
响应时间单路≤0.5S,双路≤1S
重量约140克
电磁兼容性符合GB/T18268工业设备应用要求(IEC 61326-1)
适用现场设备二三线制热电阻、热电偶、毫伏信号传感器

1415954936304105.gif 仪表选型


 7 8 9 10 11 12
M3 系列智能温度变送器                                                      NHR-M32--/-/-
规格注释

|
|

X
Y

 |
|
|
|
|
|
|









/
|
|
|
|
|
|
|

 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|










































/

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

A
D
7<显示方式>
无显示
液晶显示
8/9<输入>
通道I/通道II (从列表中选择代码)
代码类型
00热电偶B(400~1800℃)
01热电偶S(0~1600℃)
02热电偶K(0~1300℃)
03热电偶E(0~1000℃)
04热电偶T(-199.9~400.0℃)
05热电偶J(0~1200℃)
06热电偶R(0~1600℃)
07热电偶N(0~1300℃)
08F2(700~2000℃)不可切换
09热电偶Wre3-25(0~2300℃)
10热电偶Wre5-26(0~2300℃)不可切换
11热电阻Cu50(-50.0~150.0℃)
12热电阻Cu53(-50.0~150.0℃)不可切换
13热电阻Cu100(-50.0~150.0℃)
14热电阻Pt100(-199.9~650.0℃)
15热电阻BA1(-199.9~600.0℃)
16热电阻BA2(-199.9~600.0℃)
170~400Ω线性电阻 全量程
1930-350Ω远传电阻 全量程
200-20mV 全量程
220-100mV 全量程
X通道II无输入时选择
10/11<输出>
输出I/输出II (从列表中选择代码)
代码类型代码类型
X无输出40-20mA
04-20mA50-10V
11-5VK1继电器接点(仅限于输出II)
20-10mAD1RS485通迅(仅限于输出I)
30-5V (Modbus RTU)
12<电源>
AC100-265V,50/60Hz
DC24V (±10%)

备注:
    1、仪表可通过PCA手持式中文编程器进行输入类型、输入输出量程等参数的设置及查看。
     2、电流输出与电压输出之间是不可切换的,需通过更改硬件完成,订货时请注明清楚;
     3、订货时请在选型后标注输入量程范围;
     4、特殊功能可订制:
    型号举例:NHR-M32-X-02/02-0/0-A(K/0~1300℃)
    三端子温度变送器不带液晶显示,双路输入信号为K偶,双路输出
信号为4~20mA,供电电源为AC100~265V,K偶的输入量程范围为0~1300℃。
