NHR-M34系列智能频率转换器
1540428509126629.png1415955134947645.gif单通道(一进一出,一进两出)。
1415955134947645.gif正弦波、三角波、方波等信号输入。
1415955134947645.gif模拟量、RS485、继电器接点信号输出。
1415955134947645.gif幅值大于200mV。
1415955134947645.gif可选择配电输出。
1415955134947645.gif输入-电源、输出-电源磁隔离;输入-输出光电隔离。
1415955134947645.gif传输精度(20℃):0.2%FS。
1415955134947645.gif模块化设计,体积小,功耗低。
1415955134947645.gif全智能,数字化,可通过PCA手持式中文编程器对分频系数、显示增益、输出量程等参数的设置及查看。
1415955134947645.gif插拔式端子,便于安装、维护。
1415955134947645.gif标准的35mmDIN导轨卡式安装
1415954936304105.gif 概述
    将频率信号经隔离整形放大后,变送隔离输出所需的信号,也可向现场的一次仪表提供电源回路。可以与单元组合仪表及DCS、PLC等系统配套使用,给予现场仪表信号隔离、信号转换、信号分配、信号处理等,从而提高工业生产过程自动控制系统的抗干扰能力,保证系统的稳定性和可靠性。可带液晶显示,通过红外轻触按键切换显示不同通道的参数,显示实时测量值、理论输出值、单位及通道号。
1415954936304105.gif 接线图
1415954936304105.gif 结构外型图



1415954936304105.gif 连接示意图

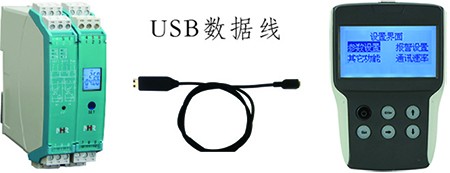

通过USB数据线将仪表与PCA编程器进行连接,可对仪表输入、输出等参数进行设置及查看。
1415954936304105.gif 技术参数
输入
输入信号正弦波、三角波、方波,幅值大于200mV
输入阻抗≥200KΩ
输入频率范围1~10000HZ
输入分辨率0.1HZ
输出
输出信号4-20mA,0-10mA,0-20mA,1-5V,0-5V,0-10V(订货时确定或配置PCA手持式中文编程器自行编程)
输出负载4-20mA,0-10mA,0-20mA负载电阻RL≤500Ω,
1-5V,0-5V负载电阻RL≥250KΩ ;0-10V负载电阻RL≥500KΩ
(需要更高负载能力时,请在订货时说明)
报警输出继电器,容量:AC125V/0.6A,DC30V/2A
配电电压/最大电流24V/30mA ;12V/30mA(馈电输出时接线端子在10负、11正)
RS485通讯MODBUS-RTU协议,RS485传输距离≤1000米;信号传输率≤9.6kbps。
电源
电源DC24V(±10%),AC100-265V(50-60Hz)
功耗DC24V,单路输出功耗:≤1.7W,双路输出功耗:≤2.2W
AC100-265V,单路输出功耗:≤2.5W,双路输出功耗:≤3W
其它参数
绝缘电阻
(输入/输出/电源之间)
≥100MΩ(500VDC时)
绝缘强度
(输入/输出/电源之间)
1500Vrms (1 min,无火花)
工作温度-10~50℃(无凝露、无结冰)
相对湿度25~85%RH
保存温度-10~60℃(无凝露、无结冰)
温度漂移0.0075%FS/℃
安装方式35mmDIN导轨安装
安装尺寸18.5*109*116.5mm(宽*高*深)
传输精度(20℃)0.2%FS
响应时间≤1S
重量约140克
电磁兼容性符合GB/T18268工业设备应用要求(IEC 61326-1)
适用现场设备频率型传感器

1415954936304105.gif 仪表选型

  7 8 9 10 11 12
M3 系列智能频率转换器                                       NHR-M34---//-
规格注释

|
|

X
Y

 |
|
|
|
|
|
|

Hz

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|



















/
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|





|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

X
V12
V24
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

A
D
7<显示方式>
无显示
液晶显示
8<输入>
频率信号
9/10<输出>
输出I/输出II(从列表中选择代码)
代码类型代码类型
X无输出40-20mA
04-20mA50-10V
11-5VK1继电器接点(仅限于输出II)
20-10mAD1RS485通迅(仅限于输出I)
30-5V (Modbus RTU)
11<配电输出>
(从列表中选择代码)
无配电
12V配电
24V配电
12<电源>
AC100-265V 50/60Hz
DC24V(±10%)

备注:
     1、仪表可通过PCA手持式中文编程器进行输入类型、输入输出量程等参数的设置及查看。
     2、电流输出与电压输出之间是不可切换的,需通过更改硬件完成,订货时请注明清楚。
     3、订货时请在选型后标注输入量程范围及传感器类型。
     4、特殊功能可订制
    型号举例:NHR-M34-Y-Hz-0/0/V24-A(F/0~1000Hz)
    三端子智能频率转换器带液晶显示,双路输出信号为4~20mA,带24V配电输出,供电电源为AC100~265V,频率输入范围0~1000Hz。
