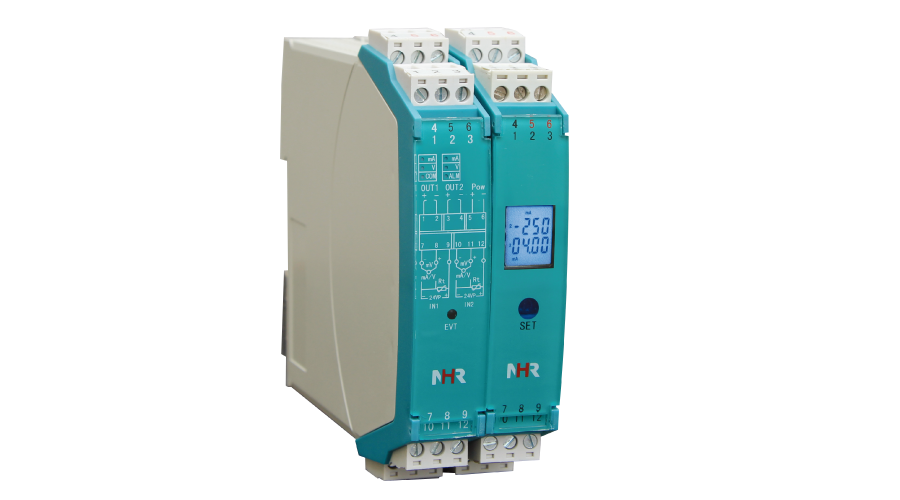

NHR-M36智能数学运算器
1.jpg1415955134947645.gif 双通道。
1415955134947645.gif 直流电压、电流、热电阻、热电偶、毫伏输入。
1415955134947645.gif 模拟量、RS485、继电器接点信号输出。
1415955134947645.gif 输入-电源、输出-电源磁隔离;输入-输出光电隔离。
1415955134947645.gif 传输精度(20℃):0.2%FS。
1415955134947645.gif 模块化设计,体积小,功耗低。
1415955134947645.gif 全智能,数字化,可通过PCA手持式中文编程器对36种输入类型、输入输出量程等参数的设置及查看。
1415955134947645.gif 插拔式端子,便于安装、维护。
1415955134947645.gif 标准的35mmDIN导轨卡式安装。
1415954936304105.gif 概述
    将输入信号进行数学运算(加减,乘除)后,转换为隔离的模拟量信号输出,经过隔离传送,转换成所需的信号给其它仪表。可以与单元组合仪表及DCS、PLC等系统配套使用,给予现场仪表信号隔离、信号转换、信号分配、信号处理等,从而提高工业生产过程自动控制系统的抗干扰能力,保证系统的稳定性和可靠性。可带液晶显示,通过红外轻触按键切换显示不同通道的参数,显示实时测量值、理论输出 值、单位及通道号。
1415954936304105.gif 接线图
1415954936304105.gif 结构外型图

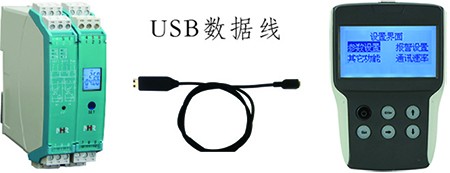

1415954936304105.gif 连接示意图


通过USB数据线将仪表与PCA编程器进行连接,可对仪表输入、输出等参数进行设置及查看。
1415954936304105.gif 技术参数
输入
输入信号直流电压、电流,热电阻,热电偶,毫伏(订货时确定或配置PCA手持式中文编程器自行编程)
输入阻抗电流阻抗≤100Ω,电压阻抗≥250KΩ
最大输入电流/电压≤30mA/≤10.5V
输出
输出信号4-20mA,0-10mA,0-20mA,1-5V,0-5V、0-10V
输出负载4-20mA、0-10mA、0-20mA负载电阻RL≤500Ω;
1-5V、0-5V负载电阻RL≥250KΩ;0-10V负载电阻RL≥500KΩ
(需要更高负载能力时,请在订货时说明)
报警输出继电器,容量:DC30V/2A,AC125V/0.6A
RS485通讯MODBUS-RTU协议,RS485传输距离≤1000米,信号传输率≤9.6kbps。
电源
工作电压DC24V(±10%),AC100-265V 50/60Hz
功耗DC24V,单路输出功耗:≤1.7W,双路输出功耗:≤2.2W,
AC100-265V,单路输出功耗:≤2.5W,双路输出功耗:≤3W
其它参数
绝缘电阻
(输入/输出/电源之间)
≥100MΩ(500VDC时)
绝缘强度
(输入/输出/电源之间)
1500Vrms (1 min,无火花)
工作温度0~50℃(无凝露、无结冰)
相对湿度25%~85%RH
保存温度-10~60℃(无凝露、无结冰)
温度漂移0.0075%FS/℃
安装方式35mmDIN导轨安装
安装尺寸18.5*109*116.5mm(宽*高*深)
测量精度0.2%FS
响应时间≤1S
重量约140克
电磁兼容性符合GB/T18268工业设备应用要求(IEC 61326-1)
适用现场设备直流电压/电流源、二三线制热电阻、热电偶、毫伏信号传感器

1415954936304105.gif 仪表选型

  7 8 9 10 11 12 13
M3 系列智能数学运算器                                NHR-M36---/-/-
规格注释

|
|

X
Y

 |
|
|
|
|
|

 |
|
|
|
|
|
|
|
|
|
|













/

|
|
|
|
|
|
|
|
|
|
|

 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
































































/

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

A
D
7<显示方式>
无显示
液晶显示
8<运算功能>
A:加法运算 B:减法运算
C:乘法运算 D:除法运算
9/10<输入>
通道I/通道II(从列表中选择代码)
代码类型
00热电偶B(400~1800℃)
01热电偶S(0~1600℃)
02热电偶K(0~1300℃)
03热电偶E(0~1000℃)
04热电偶T(-200.0~400.0℃)
05热电偶J(0~1200℃)
06热电偶R(0~1600℃)
07热电偶N(0~1300℃)
08热电偶F2(700~2000℃)(不可切换)
09热电偶Wre3-25(0~2300℃)
10热电偶Wre5-26(0~2300℃)(不可切换)
11热电阻Cu50(-50.0~150.0℃)
12热电阻Cu53(-50.0~150.0℃)(不可切换)
13热电阻Cu100(-50.0~150.0℃)
14热电阻Pt100(-200.0~650.0℃)
15热电阻BA1(-200.0~600.0℃)
16热电阻BA2(-200.0~600.0℃)
170~400Ω线性电阻
180-350Ω远传电阻 全量程(不可切换)
1930-350Ω远传电阻 全量程
200-20mV
210-40mV(不可切换)
220-100mV
23-20-20mV(不可切换)
24-100-100mV(不可切换)
250-20mA
260-10mA
274-20mA
280-5V
291-5V
30-5-5V
310-10V(不可切换)
320-10mA开方
334-20mA开方
340-5V开方
351-5V开方
11/12<输出>
输出I/输出II(从列表中选择代码)
代码类型代码类型
X无输出40-20mA
04-20mA50-10V(不可切换)
11-5VK1继电器接点(仅限于输出II)
20-10mAD1RS485通迅(仅限于输出I)
30-5V (Modbus RTU)
13<电源>
AC100-265V,50/60Hz
DC24V(±10%)

备注:

    1、仪表可通过PCA手持式中文编程器进行输入类型、输入输出量程等参数的设置及查看。

    2、订货时请在选型后标注输入量程范围.

    3、特殊功能可订制

    型号举例:NHR-M36-X-A-28/28-3/3-A(0-5V/0~1000)

    三端子智能加法运算器不带液晶显示,双路输入信号为0-5V,双路输出信号为0-5V,供电电源为AC100-265V输入量程范围为0~1000。
