NHR-M38系列智能高速隔离器
1.gif1415955134947645.gif 直流电压、电流、远传电阻输入。
1415955134947645.gif 模拟量输出。
1415955134947645.gif 输入-电源、输出-电源磁隔离;输入-输出光电隔离。
1415955134947645.gif 传输精度(20℃):0.1%FS。
1415955134947645.gif 快速响应,响应时间≤10ms。
1415955134947645.gif 模块化设计,体积小,功耗低。
1415955134947645.gif 全智能,数字化,可通过PCA手持式中文编程器对14种输入类型、输入输出量程等参数的设置及查看。
1415955134947645.gif 插拔式端子,便于安装、维护。
1415955134947645.gif 标准的35mmDIN导轨卡式安装。
1415954936304105.gif 概述
    将工业现场的直流电压、电流或远传电阻信号转换成所需信号,经隔离传输到控制室,有效提高工业生产过程自动控制系统的抗干扰能力。
1415954936304105.gif 接线图


1415954936304105.gif 结构外型图

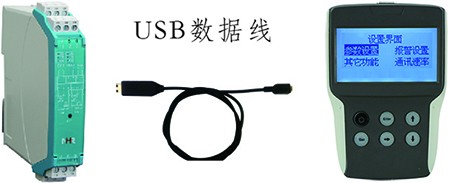

1415954936304105.gif 连接示意图


通过USB数据线将仪表与PCA编程器进行连接,可对仪表输入、输出等参数进行设置及查看。
1415954936304105.gif 技术参数
输入
输入信号直流电压、电流、远传电阻(订货时确定或配置PCA手持式中文编程器自行编程)
输入阻抗电流阻抗≤100Ω,电压阻抗≥250KΩ
输出
输出信号模拟量输出
输出负载电流型RL≤550Ω,电压型RL≥6KΩ(需要更高负载能力时,请要订货时说明)
电源
供电电压AC100~265V(50/60HZ) ;DC24V(±10%)
功耗≤2W
其它参数
绝缘电阻≥100MΩ(500VDC时)(输入/输出/电源之间)
绝缘强度1500Vrms((1min,无火花)(输入/输出/电源之间)
工作温度-10~50℃(无凝露、无结冰)
相对湿度25%-85%RH
保存温度-10~60℃(无凝露、无结冰)
温度漂移0.0075%FS/℃
安装尺寸18.5*109*116.5mm (宽*高*深)
安装方式35mmDIN导轨安装
传输精度(20℃0.1%FS
响应时间≤10ms
重量约140克
电磁兼容性符合GB/T18268工业设备应用要求(IEC 61326-1)

1415954936304105.gif 仪表选型

  7 8 9
智能高速隔离器                                                                                              NHR-M38---
规格注释

|
|
|
|
|

 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

A
D
7<输入>(从列表中选择代码)
代码类型
200-20mV
220-100mV
250-20mA
260-10mA
274-20mA
280-5V
310-10V
36-10-10V
370-75mV
38-100-100V(不可切换)
39-200-200V(不可切换)
400-100V(不可切换)
410-200V(不可切换)
420-1KΩ远传电阻(不可切换)
8<输出类型>(从列表中选择代码)
代码类型
04-20mA
11-5V
20-10mA
30-5V
40-20mA
50-10V
9<电源>
AC100-265V 50/60Hz
DC24V (±10%)

备注:
    1、仪表可通过PCA手持式中文编程器进行输入类型、输入输出量程等参数的设置及查看。
    2、电流输出与电压输出之间是不可切换的,需通过更改硬件完成,订货时请注明清楚。
    型号举例:NHR-M38-31-5-A
    智能高速隔离器,输入信号为:0~10V,输出信号为:0~10V,供电电源为AC100~265V。

相关下载

NHR-M38系列智能高速隔离器说明书.pdf(鼠标右键另存下载)
