NHR-A31系列电压输入检测端隔离栅


1415955134947645.gif单双输入,单双输出。
1415955134947645.gif输出信号类型需指定。
1415955134947645.gif输出信号为模拟量信号、RS485信号或开关量信号。
1415955134947645.gif可通过PCA手持式中文编程器对4种输入类型、输入输出量程等参数的设置及查看。

1415954936304105.gif 概述
    本产品将来自危险区的电压信号转换成电压、电流、RS485信号或开关量信号,从危险区隔离传送到安全区,该产品需独立供电,输入/输出/电源三隔离。可用在电压信号输出设备。
1415954936304105.gif 安全认证
证书号CNEx11.0455
防爆标志【Exia】IIC(国家级仪器仪表防爆安全监督检验站认证)
认证参数
端子8-7、11-10
最大允许电压Um=250V
电压Uo=13.65V
电流Io=9mA
功率Po=31mW
电容Co=0.5μF
电感Lo=150mH
1415954936304105.gif 接线图

模拟量输出接线图

RS485输出接线图

开关量输出接线图

端子号端子说明
安全区(绿色)1OUT1(+)/B
2OUT1(-)/A
3OUT2(+)
4OUT2(-)
5POW(+)
6POW(-)
危险区(蓝色)7In1(V-)
8In1(V+)
10In2(V-)
11In2(V+)
1415954936304105.gif 结构外型图


EVT:工作指示灯:仪表正常工作时,指示灯为绿色;输入信号有故障报警时;指示灯为红色
35mm导轨式安装,安装时请注意卡位稳定、牢固
请尽可能垂直安装,以利于仪表内部热量散发

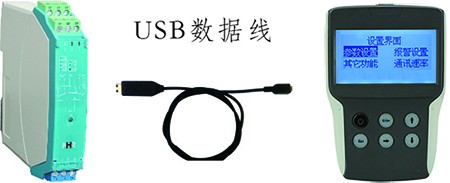

1415954936304105.gif 连接示意图


通过USB数据线将仪表与PCA编程器进行连接,可对仪表输入、输出等参数进行设置及查看。
1415954936304105.gif 技术参数
电源
额定工作电压范围DC24V±10%
功耗RS485输出:≤0.7W
模拟量输出:≤1.4W(单路),≤1.8W(双路)
开关量输出:≤1.4W
危险侧
输入信号类型0~5V,1~5V,0~5V开方,1~5开方(订货时确定或配置PCA手持式中文编程器自行编程)
输入阻抗≥510KΩ
安全侧
输出信号类型模拟量输出,RS485信号输出,开关量输出
输出负载特性电流输出时:RL≤500Ω,电压输出时:RL≥250KΩ
RS485信号输出传输延时≤10μs,信号传输率≤9.6kbps
开关量输出继电器输出驱动能力:125VAC/0.6A,30VDC/2A
继电器响应时间:<5ms
晶体管集电极输出:高电平VCC(≤30V),低电平≤2.5V
晶体管发射极输出:高电平VCC-2.5V,低电平≤0.5V
传输精度0.2%FS
绝缘强度
本安端与非本安端2500Vrms (1 min,无火花)
环境条件
工作温度0~50℃(无凝露、无结冰)
相对湿度25%~85%RH
保存温度-10~60℃(无凝露、无结冰)
标准
电磁兼容性符合GB/T18268工业设备应用要求(IEC 61326-1)

1415954936304105.gif 仪表选型

  7 8 9 10
电压输入检测端隔离栅                                   NHR-A31-/-/
规格注释

|
|
|





/
|
|
|

 |
|
|
|
|
|
|
|
|
|
|
|
|















/
|
|
|
|
|
|
|
|
|
|
|
|
|

7/8<输入>
输入I/输入II (从列表中选择代码)
代码类型
X无输入(仅限于第II路)
280-5V
291-5V
340-5V开方
351-5V开方
9/10<输出>
输出I/输出II (从列表中选择代码)
代码类型
X无输出(仅限于第II路)
04-20mA模拟量输出
11-5V
20-10mA
30-5V
40-20mA
50-10V(不可切换)
D1RS485输出(仅限于第I路)485输出
K1继电路接点开关量输出
K2晶体管

注:1、仪表带两路输出时,有三种模式可选:

       a、模拟量输出+模拟量输出

       b、485输出+模拟量输出

       c、开关量输出+开关量输出

    2、仪表可通过PCA手持式中文编程器进行输入类型、输入输出量程等参数的设置及查看。

    型号举例:NHR-A31-29/29-0/0

    电压输入检测端隔离栅,两路输入信号为:1-5V,两路输出信号为:4-20mA。
