NHR-B31系列电压/电流输出操作端隔离栅


1415955134947645.gif 单双输入,单双输出。
1415955134947645.gif 输出信号模式需指定。
1415955134947645.gif 输入信号可选(见选型)。

1415954936304105.gif 概述
        本产品将安全区来自DCS或PLC等电气设备的信号经过安全栅(保护)隔离以后再输出线性的直流电压/电流信号,以此来驱动现场的执行机构,该产品需独立供电,输入/输出/电源三隔离。可用在现场的电磁阀、二线制阀门定位器、电气转换器等设备。
1415954936304105.gif 安全认证
证书号CNEx11.0453
防爆标志【Exia】IIC(国家级仪器仪表防爆安全监督检验站认证)
认证参数
端子8-7、10-11
最大允许电压Um=250V
电压Uo=28V
电流Io=93mA
功率Po=0.65W
电容Co=0.05μF
电感Lo=2.4mH
1415954936304105.gif 接线图


端子号端子说明
安全区(绿色)1In1(mA/V-)
2In1(mA/V+)
3In2(mA/V-)
4In2(mA/V+)
5POW(+)
6POW(-)
危险区(蓝色)7Out1(mA/V-)
8Out1(mA/V+)
10Out2(mA/V-)
11Out2(mA/V+)

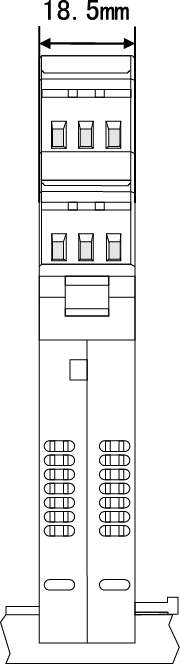

1415954936304105.gif 结构外型图


EVT:工作指示灯:仪表正常工作时,指示灯为绿色;输入信号有故障报警时,指示灯为红色。
35mm导轨式安装,安装时请注意卡位稳定、牢固。
请尽可能垂直安装,以利于仪表内部热量散发。
1415954936304105.gif 技术参数
电源
额定工作电压范围DC24V±10%
功耗≤2.0W
危险侧
输出信号类型电压/电流信号输出(订货时确定或配置编程器自行编程)
输出阻抗电流≤250Ω,电压≥510KΩ
安全侧
输入信号类型电压/电流输入(具体见选型)
输入负载特性电流输入时:RL≤500Ω,电压输入时:RL≥250KΩ
传输精度0.2%FS
绝缘强度2500Vrms(1min,无火花)(本安端与非本安端)
环境条件
工作温度0~50℃(无凝露、无结冰)
相对湿度25%~85%RH
保存温度-10~60℃(无凝露、无结冰)
标准
电磁兼容性符合GB/T18268工业设备应用要求(IEC 61326-1)

1415954936304105.gif 仪表选型

  7 8 9 10
电压/电流输入操作端隔离栅                               NHR-B31-/-/
规格注释

|
|
|





/
|
|
|

 |
|
|
|
|
|
|
|
|
|
|
|
|















/
|
|
|
|
|
|
|
|
|
|
|
|
|

7/8<输入>
输入I/输入II(从列表中选择代码)
代码类型
X无输入(仅限于第Ⅱ路)
250-20mA
260-10mA
274-20mA
280-5V
291-5V
30-5-5V
320-10mA开方
334-20mA开方
340-5V开方
351-5V开方
9/10<输出>
输出I/输出II(从列表中选择代码)
代码类型
X无输出(仅限于第II路)
04-20mA
11-5V
20-10mA
30-5V
40-20mA
        备注:电压/电流输入操作端隔离栅只能选择一进一出或二进二出。
        型号举例:NHR-B31-29/29-0/0
        电压/电流输入操作端隔离栅,两路输入信号为:1-5V,两路输出信号为:4-20mA
